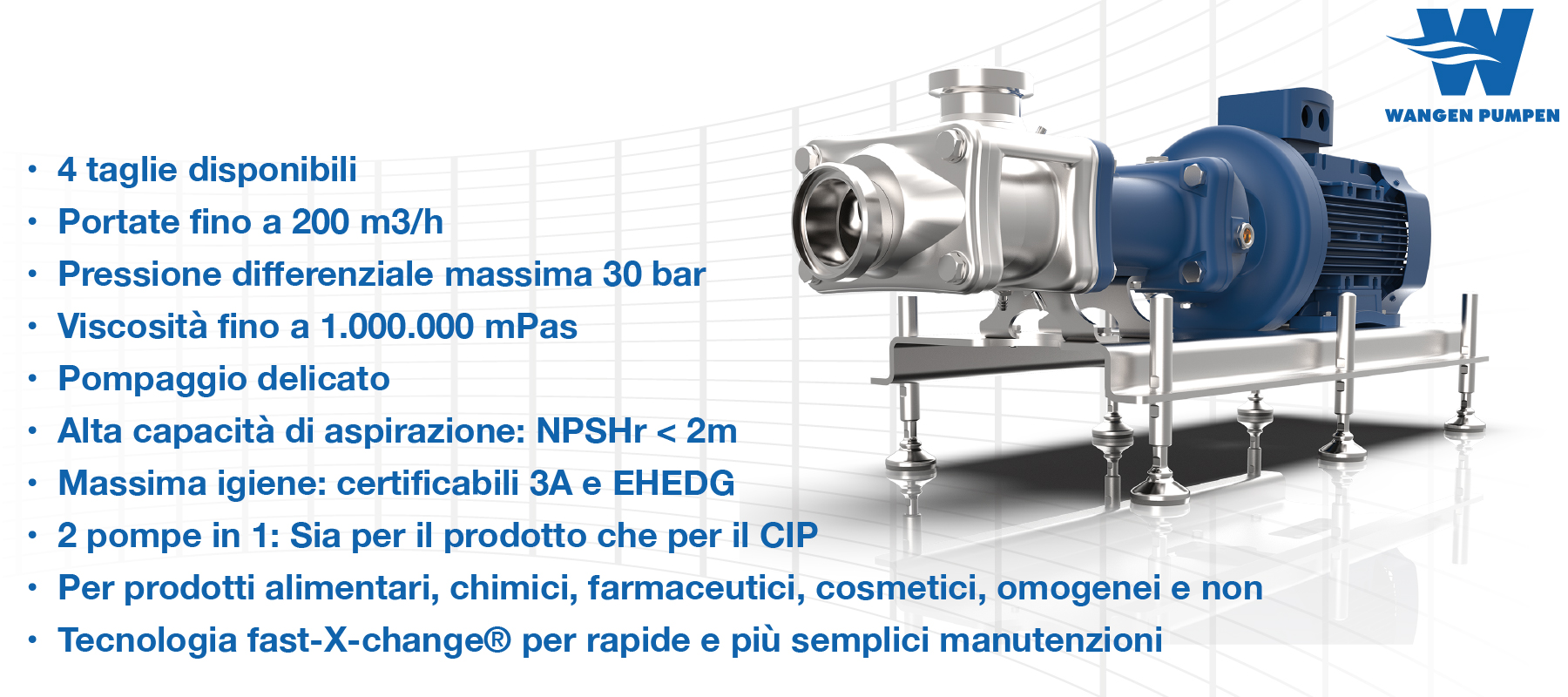

Pompe TWIN NG

Le WANGEN Twin NG sono pompe sanitarie a doppia vite moderne, progettate per il trasferimento di una vasta varietà di prodotti per l'industria alimentare, chimica, farmaceutica e cosmetica, garantendo la massima igiene nel pieno rispetto dei più elevati requisiti standard Europei e Americani.

Sono pompe a doppia vite robuste, affidabili, progettate per trasferire prodotti fluidi sia a bassa che ad alta viscosità, fino a 1.000.000 mPas, volatili o gassosi, abrasivi e non, e per quelle applicazioni dove sono richieste particolari prestazioni difficilmente raggiungibili dalle tecnologie standard.

L'innovativo design delle pompe a doppia vite Wangen TWIN NG rende più semplici e veloci le operazioni di ispezione e di manutenzione.

Principio di funzionamento

Le pompe a doppia vite WANGEN Twin NG sono pompe volumetriche a viti rotanti.
Ogni pompa è composta in 3 gruppi principali: corpo pompa, corpo cuscinetti e scatola del cambio.

Il corpo pompa è costituito da un involucro al cui interno sono alloggiate le 2 viti pompanti. Le cavità che si formano tra le viti pompanti e l'involucro creano una serie di camere chiuse. Il design preciso e l'alta qualità costruttiva permettono una tenuta a labirinto tra le parti, senza alcun contatto tra loro. Questo impedisce quindi che ci possano essere parti a usura per sfregamento i cui residui inquinerebbero il prodotto. I 2 alberi della pompa sono sostenuti da una serie di cuscinetti rinforzati, mentre nella scatola del cambio si trovano 2 ruote dentate che permettono ai 2 alberi di ruotare in senso contro-rotante.

Completano la pompa il coperchio assiale, le tenute meccaniche e il giunto elastico protetto dal coprigiunto.

Caratteristiche principali e materiali

  • Alte prestazioni: Pressioni differenziali fino a 25/30 bar, NPSHr < 2m
  • 4 taglie disponibili, per portate fino a 200 m3/h (1 mPa*s)
  • Per prodotti sia a bassa che ad alta viscosità, fino a 1.000.000 mPa*s (3.000.000 con il sistema VarioTWIN)
  • Direzione di pompaggio reversibile
  • 2 in 1: Trasferimento del prodotto e lavaggio CIP con un'unica pompa
  • Massima igiene: realizzate in conformità alle normative europee e americane
  • Certificazioni: Conformità CE, su richiesta le pompe sono certificabili EHEDG e 3A.
  • Materiali a contatto con il prodotto: Acciaio Inox AISI316L (DIN 1.4404
  • Superfici a contatto con in prodotto: Ra < 0,8 μm circa
  • Ampia gamma di connessioni disponibili: DIN 11851, DIN 11864-1, DIN 11864-2, DIN 11864-3, DIN 32676, SMS 1145, etc..
  • Ampia gamma di accessori e configurazioni (mantello di riscaldamento, pompa carrellata, inverter, ecc..)
  • Tenute meccaniche a cartuccia singole e doppie, semplici o speciali per applicazioni gravose o pericolose.
  • Dimensioni compatte, facile ispezione e rapida manutenzione grazie al sistema brevettato Fast-X-Change®

Pompaggio delicato dei prodotti

Il pompaggio assiale all'interno delle camere permette il trasferimento del prodotto senza subire stress.
Grazie alla bassa accelerazione, alle pulsazioni quasi assenti e alla tecnologia a doppia vite, il passaggio all'interno del gruppo pompante risulta essere molto delicato, pertanto le pompe a doppia vite WANGEN Twin NG sono in grado da poter mantenere inalterata la struttura organolettica del prodotto.

Le pompe WANGEN Twin NG sono particolarmente indicate sia per prodotti omogenei per per prodotti contenenti solidi o alimenti in sospensione, infatti Le ampie luci di passaggio, permettono il passaggio di corpi solidi, preservandone l'integrità strutturale, anche per i prodotti più delicati o sensibili al taglio.

Le caratteristiche di pompaggio permettono il trasferimento anche di fluidi comprimibili, come bibite gassate, contenenti fino al 60% di gas.

2 in 1 - Trasferimento del prodotto e lavaggio CIP con un'unica pompa

Le soluzioni tradizionali per il lavaggio CIP prevedono un complicato, costoso e ingombrante sistema costituito da pompe centrifughe dedicate e da una serie di tubi e valvole, che compongono le linee di by-pass.

Nella maggior parte dei casi è possibile evitare questo sistema, semplificando l'installazione e lasciando che sia la pompa WANGEN Twin NG a gestire il ciclo di lavaggio CIP.
Il grande range di velocità raggiungibile da una pompa WANGEN Twin NG permette il trasferimento del prodotto a basse velocità, ma anche il lavaggio CIP che, generalmente, richiede portate maggiori.

Con un unica pompa risparmierete spazio e denaro (investimento iniziale, gestione, manutenzione, consumi elettrici, ecc..).

Fast-X-Change® - Facile e rapida manutenzione

Grazie al sistema Fast-X-Change® sviluppato da Wangen, la sincronizzazione delle viti pompanti, a seguito di interventi manutenzione, non sarà più necessaria.
Queste operazioni risulteranno, quindi, molto più veloci rispetto alle tecnologie standard, riducendo le tempistiche di fermo impianto per rendere il Vs. impianto più produttivo.
I sistemi tradizionali impongono generalmente una ri-sincronizzazione degli alberi, in modo da ripristinare le tolleranze esistenti tra le viti pompanti ed evitare sfregamento tra le parti metalliche.

Queste operazioni possono spesso complicate e richiedono molto tempo da parte dei manutentori.
Con il sistema Fast-X-Change® potrete provvedere facilmente, rapidamente e in totale autonomia alla sostituzione delle tenute meccaniche a cartuccia, in pochi e semplici passaggi.

Applicazioni

Le pompe a doppia vite WANGEN Twin NG sono utilizzate per il trasferimento della più ampia varietà di prodotti alimentari, chimici, farmaceutici o cosmetici, sia a bassa che ad alta viscosità, fino a 1.000.000 mPa*s (3.000.000 con il sistema VarioTWIN).
Possono essere fluidi omogenei, non omogenei contenenti solidi o alimenti in sospensione, abrasivi e non, pericolosi e non, tendendo alla polimerizzazione, ecc..
Qui di seguito alcuni esempi:

  • Succhi di frutta
  • Concentrati
  • Bibite gassate
  • Frullati
  • Confetture
  • Polpe e puree
  • Frutta, anche a pezzi
  • Conserve
  • Cubettati
  • Ketchup
  • Maionese
  • Senape
  • Pesto
  • Sughi e condimenti
  • Creme e zuppe
  • Cioccolato
  • Sciroppi
  • Miele
  • Impasti
  • Dentifricio
  • Shampoo e saponi
  • Creme e unguenti
  • Olii
  • Sospensioni
  • Liquidi antigelo
  • Adesivi e mastici
  • Vernici e pigmenti
Esempi applicativi
Pompa Prodotto Portata Pressione Viscosità Temperatura
NG 70 Ricotta 3,0 m³/h 2 bar 1.000 mPa·s 80 °C
NG 70 Panna 45% 0,6 m³/h 4 bar 10 mPa·s 4 °C
NG 70 Mastice 0,2 m³/h 12 bar 26.000 mPa·s 25 °C
NG 104 Purea di frutta 4,0 m³/h 15 bar 200 mPa·s 35 °C
NG 104 Senape 15,0 m³/h 4 bar 2.000 mPa·s 70 °C
NG 104 Cioccolato 8,0 m³/h 6 bar 8.000 mPa·s 45 °C
NG 130 Latte 24,0 m³/h 10 bar 20 mPa·s 10 °C
NG 130 Uovo 5,0 m³/h 10 bar 4.000 mPa·s 10 °C
NG 180 Purea di frutta 45,0 m³/h 5 bar 800 mPa·s 90 °C

Grazie alla loro versatilità, le pompe a doppia vite WANGEN Twin NG possono essere utilizzate su una vasta gamma di applicazioni alimentari, chimiche, farmaceutiche e cosmetiche.
